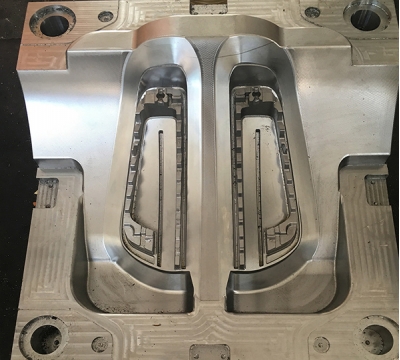

一、汽車尾燈模具是什么：做的不是“殼”，是“光學(xué)外觀件”
汽車尾燈通常由多種塑件組合而成，例如：
外罩(Lens，燈罩)：透明或半透明，要求高透光、高光潔
裝飾框/導(dǎo)光件(Light guide)：控制光線走向，要求紋理與折射面精準(zhǔn)
反射碗/反射罩(Reflector)：提高光效，表面可能需要電鍍或高反射涂層
后殼(Housing)：結(jié)構(gòu)承載與密封基礎(chǔ)，強(qiáng)調(diào)強(qiáng)度與尺寸穩(wěn)定
密封圈槽、卡扣、安裝耳：裝車配合關(guān)鍵結(jié)構(gòu)
因此“汽車尾燈模具”往往不是一副模具，而是一整套模具群：透明件模具、結(jié)構(gòu)件模具、反射件模具、裝飾件模具，彼此之間還要配合裝配公差和密封要求。
二、尾燈模具為什么難：四個“高要求”疊加
1)高外觀：一點(diǎn)瑕疵就很明顯
透明燈罩最怕：流痕、銀紋、氣泡、雜質(zhì)、黑點(diǎn)、劃傷、分型線高、頂針印。因?yàn)橥该骷弧安罔Υ谩保魏稳毕荻紩还饩€放大。
2)高光學(xué)：微小誤差就會影響光帶均勻
尾燈不僅要亮，還要“亮得均勻、亮得有層次”。導(dǎo)光條、紋理面、棱鏡面、微結(jié)構(gòu)如果復(fù)制不到位，就會出現(xiàn)亮斑、暗區(qū)、光帶斷裂等問題。模具的拋光、蝕紋、精度與穩(wěn)定性，決定了光學(xué)面能不能被準(zhǔn)確復(fù)制。
3)高裝配與密封：車規(guī)件要經(jīng)得住風(fēng)雨和震動
尾燈裝車后要長期面對雨水、洗車高壓水槍、塵土、溫差、振動沖擊。密封槽尺寸、裝配定位、螺絲柱強(qiáng)度、卡扣疲勞都不能“差不多”。
4)高耐候：長期暴曬與冷熱循環(huán)不變形、不發(fā)黃
尾燈罩多為PC類材料，需要抗UV、耐熱、耐沖擊。材料與成型應(yīng)力控制不好，后期可能出現(xiàn)應(yīng)力開裂、霧化、黃變、翹曲等風(fēng)險。
三、尾燈常用材料與模具對應(yīng)點(diǎn)：材料決定工藝窗口
1)PC(聚碳酸酯)：燈罩常見主力
優(yōu)點(diǎn)：透光好、韌性強(qiáng)、耐熱性較好。
關(guān)注點(diǎn)：對水分敏感，干燥不充分容易銀紋、氣泡;成型應(yīng)力控制不好容易開裂。
模具側(cè)重點(diǎn)：溫控、排氣、拋光等級、澆口剪切控制。
2)PMMA(亞克力)：高透高光但更“脆”
優(yōu)點(diǎn)：透明度高、表面光澤好。
關(guān)注點(diǎn)：抗沖擊相對弱，耐熱窗口較窄;對結(jié)構(gòu)與裝配沖擊要更謹(jǐn)慎。
模具側(cè)重點(diǎn)：流道與澆口設(shè)計(jì)避免應(yīng)力集中，冷卻均勻。
3)ABS/PP/PBT等：后殼與結(jié)構(gòu)件常用
這些材料更偏結(jié)構(gòu)承載與尺寸穩(wěn)定。
模具側(cè)重點(diǎn)：翹曲控制、筋位縮水、螺絲柱強(qiáng)度、冷卻與排氣。
四、尾燈模具結(jié)構(gòu)要點(diǎn)：透明件與光學(xué)件的“命門”在哪里
1)分型線與澆口位置：要為外觀讓路
透明燈罩的分型線最好避開視覺主面與光學(xué)關(guān)鍵區(qū)域;澆口位置要兼顧：
充模平衡，避免短射與熔接線落在外觀面
降低剪切發(fā)白與流痕
便于去澆口且不影響裝配
不少尾燈罩會采用熱流道/閥針系統(tǒng)，以獲得更好的外觀與一致性，但成本和維護(hù)要求也更高。
2)拋光等級：不是“亮”就夠了
尾燈罩常需要高鏡面效果，模具光學(xué)面往往要求更高等級的拋光和極低的表面缺陷。拋光不僅是工序，更是經(jīng)驗(yàn)活：
拋得太猛容易產(chǎn)生波紋與局部變形
拋得不均會影響光學(xué)面復(fù)制與光帶均勻
細(xì)小劃痕在點(diǎn)亮后會變成“亮線”
3)排氣設(shè)計(jì)：透明件燒焦與氣紋的關(guān)鍵
尾燈件面積大、流動長，排氣差會帶來：氣紋、燒焦、霧影、銀紋。
排氣方式可能包含：分型面排氣槽、鑲件排氣、頂針排氣、局部真空輔助等。排氣不僅要“有”，還要考慮長期量產(chǎn)后粉塵、脫模劑殘留導(dǎo)致的堵塞。
4)冷卻系統(tǒng)：決定翹曲與應(yīng)力水平
透明件最怕應(yīng)力大。冷卻不均會讓件在脫模后慢慢變形，裝車間隙變差，甚至后期出現(xiàn)應(yīng)力開裂。尾燈模具通常會更重視：
水路貼近關(guān)鍵面、均勻覆蓋
模溫機(jī)精準(zhǔn)控溫
局部冷卻與隔熱的平衡(避免溫差過大)
5)滑塊抽芯與復(fù)雜造型：越復(fù)雜越要穩(wěn)
尾燈常有卡扣、側(cè)孔、隱藏扣位、裝配定位結(jié)構(gòu)，需要大量滑塊、斜頂、油缸。結(jié)構(gòu)越復(fù)雜，越要關(guān)注：
重復(fù)定位精度
磨損與潤滑
生產(chǎn)節(jié)拍與維護(hù)便利
否則樣件能做出來，量產(chǎn)卻很難穩(wěn)定。
五、光學(xué)件的特殊挑戰(zhàn)：導(dǎo)光紋理與微結(jié)構(gòu)復(fù)制
現(xiàn)在很多尾燈走“光帶化”“貫穿式”“流水燈”路線，導(dǎo)光件上會有微結(jié)構(gòu)紋理(點(diǎn)陣、棱鏡、擴(kuò)散紋等)。這些結(jié)構(gòu)對模具的要求是：
1)紋理深淺一致：否則就會出現(xiàn)亮斑與暗區(qū)
2)復(fù)制精度高：微結(jié)構(gòu)被磨損或污染，光效立刻下降
3)脫模不拉傷：微結(jié)構(gòu)區(qū)域脫模阻力大，模具設(shè)計(jì)要控制脫模斜度與表面狀態(tài)
4)材料流動穩(wěn)定：充模不穩(wěn)會導(dǎo)致紋理填充不足
這類模具往往需要更高的加工精度、蝕刻工藝控制和更嚴(yán)格的清潔維護(hù)。
六、尾燈模具常見缺陷與原因：量產(chǎn)最怕的“經(jīng)典翻車點(diǎn)”
1)銀紋/氣泡/霧影
常見原因：材料含水、排氣不足、注射速度與料溫窗口不對。
對策思路：強(qiáng)化干燥與料桶管理、優(yōu)化排氣、調(diào)整注射速度與保壓。
2)流痕與熔接線明顯
常見原因：澆口位置不佳、流動前沿溫度差、模溫不均。
對策思路：優(yōu)化澆口與流道平衡、提高模溫與控制溫差、調(diào)整工藝參數(shù)。
3)翹曲變形、裝配縫隙不齊
常見原因：冷卻不均、壁厚突變、內(nèi)應(yīng)力大、頂出不均。
對策思路：優(yōu)化冷卻水路、結(jié)構(gòu)改厚薄過渡、調(diào)整保壓/冷卻、改進(jìn)頂出布局。
4)劃傷、頂針印、分型線高
常見原因：拋光不均、脫模阻力大、頂出方案不合理、模具磨損。
對策思路：優(yōu)化脫模斜度、改頂出點(diǎn)與頂出行程、加強(qiáng)模具表面保護(hù)與維護(hù)。
5)點(diǎn)亮后出現(xiàn)“亮線”“麻點(diǎn)”
常見原因：模具表面微劃痕、污染顆粒、微結(jié)構(gòu)復(fù)制不完整。
對策思路：提高潔凈度管理、模腔保護(hù)、制定清潔與點(diǎn)檢頻次。
七、試模與驗(yàn)證：尾燈不是“試出來好看”就行
尾燈模具試模通常要分階段驗(yàn)證：
1)尺寸與裝配驗(yàn)證
與車身鈑金、燈體支架的配合
關(guān)鍵定位面與密封槽尺寸
螺絲柱強(qiáng)度、卡扣裝配力與疲勞
2)外觀與光學(xué)驗(yàn)證
透明度、霧度、雜質(zhì)控制
表面缺陷(流痕、銀紋、氣紋、劃傷)
點(diǎn)亮測試：光帶均勻性、亮斑暗區(qū)、光型邊界
3)可靠性與環(huán)境驗(yàn)證(車規(guī)更看重)
高低溫循環(huán)
濕熱與耐候(UV)
振動與沖擊
密封測試(淋雨、高壓水槍、冷凝控制)
這些驗(yàn)證結(jié)果會反過來指導(dǎo)改模：澆口、排氣、冷卻、拋光、材料與工藝窗口，都可能需要調(diào)整。
八、量產(chǎn)維護(hù)與壽命：尾燈模具更怕“越做越差”
尾燈屬于長期供貨件，模具維護(hù)要系統(tǒng)化：
1)拋光面保護(hù)：透明件模腔最怕磕碰和細(xì)微劃傷，操作與存放要有保護(hù)規(guī)范
2)排氣槽清理：長期生產(chǎn)后排氣容易堵，缺陷會突然增多
3)熱流道維護(hù)：閥針、加熱圈、溫控系統(tǒng)要定期檢查
4)滑塊導(dǎo)向與潤滑：磨損會導(dǎo)致披鋒、錯位、尺寸漂移
5)工藝參數(shù)固化：模溫、料溫、注射速度、保壓曲線要形成標(biāo)準(zhǔn)，避免換班換人就漂
